基本信息：
項目名稱：海門行政中心電力監控系統系統的設計與應用
項目地點：江蘇 海門
實施時間：2009年7月
項目簡介：
安科瑞電氣股份有限公司于2009年7月承接了海門行政中心電力監控項目，旨在通過該系統實現行政中心A樓，B樓，H樓和主樓電力系統的集中管理和檢測，實現遠程智能化配電監控與管理。

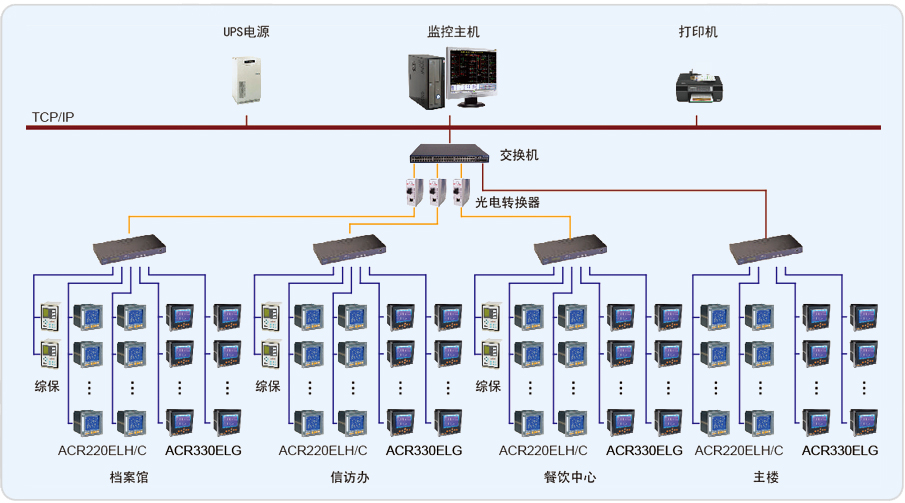

該項目采用Acrel-2000電力監控系統實現了海門行政中心4座樓內（主 樓、A樓、B樓、H樓）電力系統的智能管理。項目值班室位于主樓負一層變配電室內，主樓變配電室主要設備是：ACR220EL/KC、ACR330EL/KC可編程智能電測表共96塊，配置一臺工業網絡交換機；A樓變配電室主要設備是：ACR220EL/KC可編程智能電測表共63塊，現場采用8根總線，使用一臺8口的串口服務器，通過光纖連接至主樓值班室內的交換機上；B樓變配電室主要設備是：ACR220EL/KC可編程智能電測表共59塊，現場采用6根總線，使用一臺8口的串口服務器，通過光纖連接至主樓值班室內的交換機上；H樓變配電室主要設備是：ACR220EL/KC可編程智能電測表共105塊，采用5根總線，使用一臺8口的串口服務器，通過光纖連接至主樓值班室內的交換機上；再通過交換機把數據傳輸?shù)焦た貦C。上述設備均相互獨立完成各自的功能，不依賴主控計算機運行，具備RS-485 通信接口，通過現場的RS-485總線將檢測到的各項電參數和狀態信號實時傳輸?shù)街虚g層的數據處理單元—串口服務器。
系統實現的功能：
1、實現遠程數據的本地實時顯示；
2、電參量遙測及電參量越限報警；
3、完成對各主要回路的實時遠程集抄功能；
4、事件記錄報警可實時歷史查看；
5、系統負荷實時、歷史曲線；
6、用戶權限管理。
